Las propiedades principales de los poliuretanos TPUs

Tiempo de cristalización y termoplasticidad

El tiempo de cristalización es la medida del tiempo necesario para que una película de adhesivo TPU alcance su máximo valor en el periodo de enfriamiento que precede a la activación por calor.

La termoplasticidad es la facilidad de reblandecimiento del material bajo el efecto de la temperatura.

Esta figura muestra que las series 45- 60, 45-50, 48-60 y 49-46 son las que tienen una mayor cristalización, lo que va unido a mayor resistencia a la tensión, desgarre, termoplasticidad y fuerza de adhesión.

Hot-Tack (pegado en caliente)

Merquinsa® ha utilizado un equipo para medir el pegado para este propósito. Está formado por una unidad de activación (una lámpara de flash) y un dinamómetro, el cual aplica una presión dada a los sustratos y mide la fuerza de la unión.

Este artefacto reproduce con bastante exactitud el Hot-Tack (por ejemplo, en la producción de zapatos, la unión de una suela de zapato con la parte de arriba) y las variables de producción –tales como: temperatura de activación, tiempo permitido antes de la unión, clase de materiales, temperatura de unión y presión de unión-, pueden ser estudiadas.

En la industria del calzado y específicamente en el unido de suelas, el adhesivo debe tener un alto pegado caliente, para garantizar una perfecta unión inicial, aun a temperaturas de activación relativamente bajas (50-60°C).

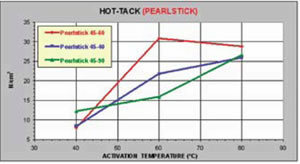

La figura 2 muestra el comportamiento de tres series de Pearlstick® sometidas a esta prueba, destacando el rendimiento de la serie 45-60.

Solubilidad para el TPU

El mecanismo por el cual un TPU lineal cambia de forma sólida a líquida en la presencia de un solvente cuando la solución es preparada, puede ser descrito como sigue:

• El TPU se hincha primero progresivamente y, debido a la absorción del solvente por el sólido, toma el aspecto de una solución viscosa y finalmente se forma una solución homogénea.
• La hinchazón corresponde a la penetración del solvente en las moléculas del TPU, seguida por la absorción y la combinación del TPU con el solvente.
• Tal combinación origina una separación progresiva de las macromoléculas, rompiendo las uniones intermoleculares (puentes de hidrógeno) y destruyendo las fuerzas que forman la estructura inicial.
• Tales fuerzas son mucho más débiles en la fase cristalina (segmento suave) que en la fase amorfa (segmento duro).
• Cuando todas las uniones se rompen, las macromoléculas se pueden mover fácilmente y se obtiene una solución homogénea.

Dependiendo de la mezcla del solvente y de la cantidad dada de fuerzas intermoleculares, la capacidad de separar y romper las uniones que unen las macromoléculas será diferente. Si tales uniones no se rompen (debido a una mala agitación, o a poca solubilidad en la mezcla del solvente), la solución final tenderá a regresar a su estructura inicial, y eventualmente formará una solución no homogénea (solución gelatinosa).

Suministro de Especialidades, S.A. de C.V. fue fundada con el objeto de atender las necesidades de óxido de zinc, hules naturales y neopreno de los clientes de la Industria Hulera, Adhesivos y Pinturas. Siguiendo la política de la mejora continua y realizando el sacrificio de reinvertir las utilidades, así como el esfuerzo y participación del sólido equipo de trabajo que se ha logrado integrar, al cabo de los años ha sido posible contar con una gama cada vez más amplia de materias primas de la más alta calidad, avaladas por prestigiadas firmas nacionales y extranjeras.

Conozca el Perfil, Productos, Dirección y Teléfono de Suministro de Especialidades S.A. de C.V.

O bien, haga contacto directo con Suministro de Especialidades S.A. de C.V.  para solicitar mayor información sobre su nueva línea de productos Pearlthane®.
